Burner OLYMPIA LT Series

Olympia LT Series Burner diesel fuel. The Burner LT Series is designed to be user friendly. And access to equipment such as ovens or furnaces of various types. (Incinerator) models are available in various sizes. For other types of heating demand.



Share on facebook
Facebook
Share on twitter
Twitter
Share on email
Email
Share on print
Print

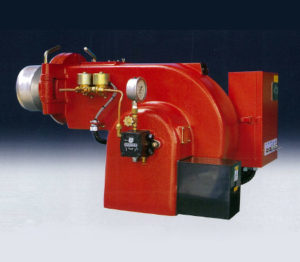

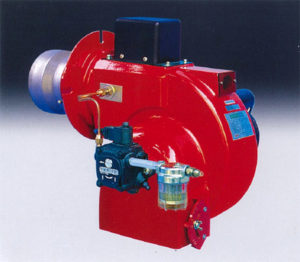

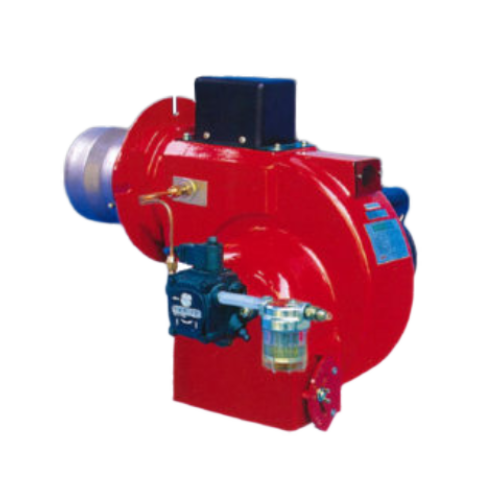

Burner OLYMPIA LT Series

OLYMPIA LT-10,LT-20,LT-30,LT-50,LT-75U,LT-75T,LT-80U,LT-80T,LT-120T,LT-150T,LT-200T,LT-300T,LT-400T

เครื่องพ่นไฟ โอลิมเปีย LT Series ชนิดจุดประกายไฟตรง (Direct Ignition Type) เป็นเครื่องพ่นไฟที่จุดเปลวไฟจากหม้อสปาร์คสร้างประกายไฟ ไปสัมผัสกับการปล่อยน้ำมันดีเซลในท่อส่งเชื้อเพลิงหลักโดยตรง ทำให้ลดเวลาการจุดไฟของเครื่องพ่นไฟให้กระชับ โดยมีการทำงานเป็นขั้นตอน ดังนี้

1. มอเตอร์ทำงานหมุนใบพัดลมเพื่อระบายอากาศ และน้ำมันที่ตกค้างในปากกระบอก
2. เมื่อมอเตอร์ทำงาน, เพลาของปั๊มเฟืองหมุนติดกับมอเตอร์ทำการหมุน จ่ายน้ำมันดีเซลไปยังชุดหัวฉีดน้ำมัน
3. โซลินอยวาล์วเปิดเพื่อให้น้ำมันเตาไหลเข้าเพื่อเตรียมจุดไฟ
4. หม้อสปาร์คทำงานสร้างประกายไฟ ผ่านเขี้ยวสปาร์ค
5. เมื่อจุดเปลวไฟแล้ว, ตาแมว (Photo Cell) จะตรวจจับการทำงานโดยวัดแสงสว่างจากเปลวไฟ เพื่อส่งสัญญาณไปยังกล่องควบคุมว่าเครื่องพ่นไฟได้ทำงานครบขั้นตอนแล้ว

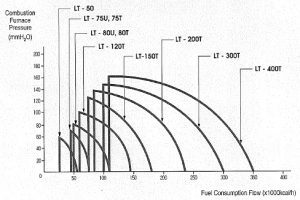

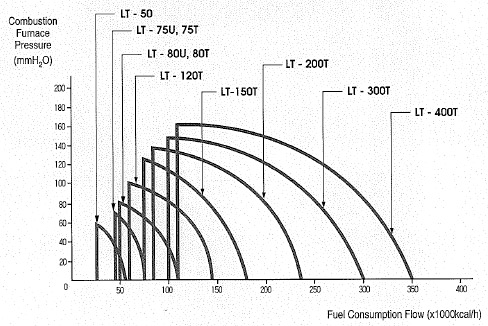

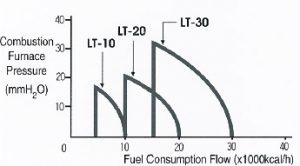

OLYMPIA LT Series Burner Specifications

OLYMPIA LT-10,LT-20,LT-30,LT-50,LT-75U,LT-75T,LT-80U,LT-80T,LT-120T,LT-150T,LT-200T,LT-300T,LT-400T

Section Unit Burner Model
OLYMPIA LT-10 OLYMPIA  LT-20 OLYMPIA  LT-30
Power Supply V x Hz AC 220 x 50/60
Private Oil LIGHT OIL
Fuel consumption l/h 10-May 20-Oct 15-30
Motor W 150 250 400
Ignition transformer kV 17
Control method ON-OFF
Gear pump GEAR PUMP
Burner Model Fuel Consumption Control Method Power Supply Motor Gear Pump Model Oil Hose Motor Current (A)
MIN/MAX (l/h) (V) (60Hz kW suction 380V
return 220V
OLYMPIA  LT-50 25-55 HI-LOW-OFF Ø3 x 220/380V 0.45 AS47A VM-2 PT 1/4″ 1.2/2.1
PT 1/4″
OLYMPIA  LT-75U 45-70 HI-LOW-OFF Ø3 x 220/380V 0.75 AJ-4 PT 3/8″ 1.7/3.0
PT 1/4″
OLYMPIA  LT-75T 45-70 HI-LOW-OFF or MODULATING Ø3 x 220/380V 0.75 AJ-4 PT 3/8″ 1.7/3.0
PT 1/4″
OLYMPIA  LT-80U 50-110 HI-LOW-OFF Ø3 x 220/380V 1.1 AJ-4 PT 3/8″ 2.4/4.1
PT 1/4″
OLYMPIA  LT-80T 50-110 HI-LOW-OFF or MODULATING Ø3 x 220/380V 1.1 AJ-4 PT 3/8″ 2.4/4.1
PT 1/4″
OLYMPIA  LT-120T 60-145 HI-LOW-OFF or MODULATING Ø3 x 220/380V 1.5 AJ-6 PT 3/8 3.3/5.7
PT 3/8″
OLYMPIA  LT-150T 70-180 HI-LOW-OFF or MODULATING Ø3 x 220/380V 2.2 AJ-6 PT 3/8″ 4.7/8.2
PT 3/8″
OLYMPIA  LT-200T 80-240 HI-LOW-OFF or MODULATING Ø3 x 220/380V 3.7 AJ-6 PT 3/8″ 7.5/13.0
PT 3/8″
OLYMPIA  LT-300T 100-300 HI-MID-LOW-OFF or MODULATING Ø3 x 220/380V 5.5 TA-2 PT 1/2″ 11.8/20.4
PT 1/2″
OLYMPIA  LT-400T 110-350 HI-MID-LOW-OFF or MODULATING Ø3 x 220/380V 7.5 TA-2 PT 1/2″ 15.8/27.3
PT 1/2″

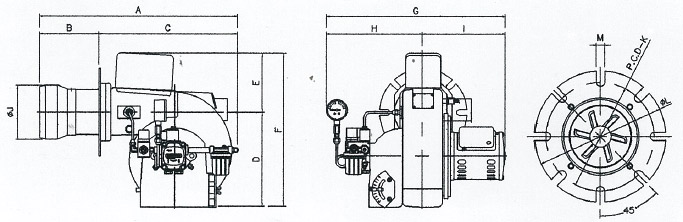

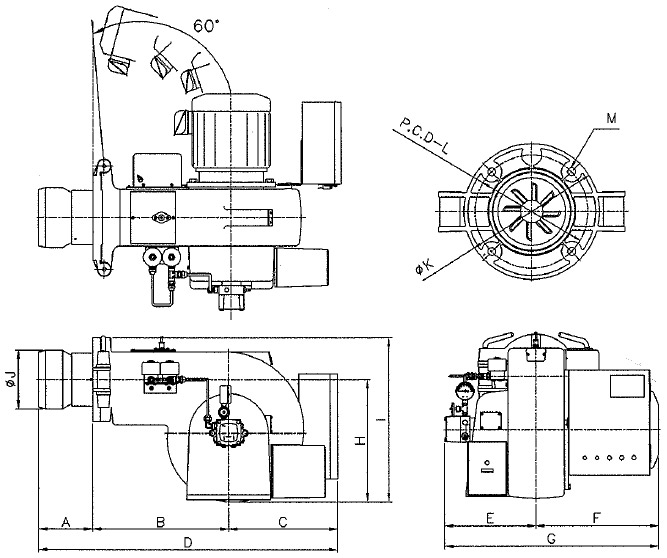

OLYMPIA LT Series Burner Dimensions

OLYMPIA LT-10,LT-20,LT-30,LT-50,LT-75U,LT-75T,LT-80U,LT-80T,LT-120T,LT-150T,LT-200T,LT-300T,LT-400T

Model A B C D E F G H I J K L M
OLYMPIA  LT-10 375 133 242 174 126 300 318.5 157 161.5 88 135 190 M8
OLYMPIA  LT-20 485 150 335 240 150 390 397 200 197 136 195 220 M10
OLYMPIA  LT-30 561 150 411 269 110 379 441 209 232 150 195 220 M10
Model A B C D E F G H I J K L M
OLYMPIA  LT-50 155 254.5 220 629.5 207.5 269.5 477 269 379 150 220 195 M10
OLYMPIA  LT-75U 160 361 260 781 219 326 545 312 432 165 □200 228 M10
OLYMPIA  LT-75T 160 361 260 781 219 326 545 312 432 165 □200 228 M10
OLYMPIA  LT-80U 160 388 310 851 261 350 611 350 470 168 240 205 M12
OLYMPIA  LT-80T 153 388 310 851 261 350 611 350 470 168 240 205 M12
OLYMPIA  LT-120T 153 388 310 851 261 358 619 350 470 168 240 205 M12
OLYMPIA  LT-150T 160 455 372 987 330 385 715 505 622 190 250 220 M12
OLYMPIA  LT-200T 230 507 370 1107 345 395 740 493 643 230 310 275 M12
OLYMPIA  LT-300T 285 637 364 1286 344 465 809 611 801 272 400 340 M16
OLYMPIA  LT-400T 285 637 364 1286 344 505 849 611 801 272 400 340 M16

Yonghong(Thailand)Co.,Ltd.We are Import OLYMPIA BURNER and distribution Industrial Products as Burner , Vacuum pump,water pump ,Chemical Pump ,Air Compressor,Pressure tank , motor ,Hoist ,Crane and Industrial machinery equipment.We offer after-sales service.Trustworthy for over 60 years.
