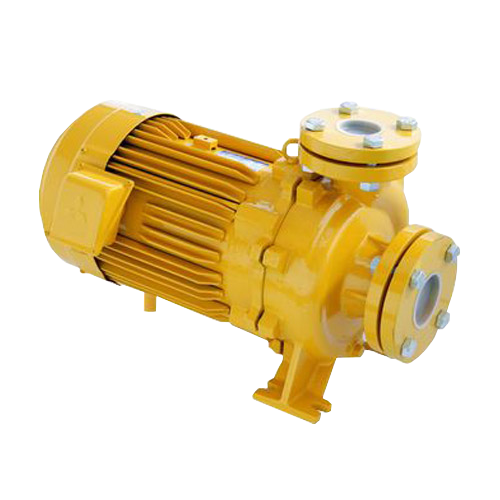

ปั๊มหอยโข่ง Mitsubishi WCM Series
คุณสมบัติ
ปั๊มน้ำขนาดใหญ่ สำหรับงานภาคเกษตร ภาคอุตสาหกรรม และงานสาธารณูโภคต่างๆ- ปั้มน้ำหอยโข่ง (รุ่น WCM-Series)
- ใช้มอเตอร์ไฟฟ้ามิตซูบิชิซึ่งมีสรรถนะในการทำงานสูง
- ตัวปั้มผลิตจากเหล็กหล่อ และเพลาปั้มผลิตจากสเตนเลส SUS304
- ใบพัดแบบปิดมีประสิทธิภาพในการสูบน้ำสูง ผลิตจากทองเหลือง
- กันรั่วด้วยเม็คคานิคอลซีลแบบเซรามิคและกราไฟต์ ซึ่งกันน้ำได้ดี และมีอายุการใช้งานที่ยาวนาน
- มอเตอร์เหนี่ยวนำชนิดกรงกระรอกแบบปิด ระบายความร้อนด้วยพัดลม มาตรฐานการ ป้องกัน IP55 ใช้ในการแจ้งได้ ฉนวนไฟฟ้า Class F สำหรับการใช้งานอย่างต่อเนื่องและเพลามอเตอร์เป็นชิ้นเดียวกับเพลาเครื่องสูบ
SPECIFICATIONS DATA MITSUBISHI WCM Series
Specification Table A1
| Model | HP | Current (A) | |||
| 10ø, 220V 50Hz | 3ø, 220V/380V 50Hz | 10ø, 220V | 3ø, 220V | 3ø, 380V | |
| WCM-375S | – | 2-Jan | 2.9 | – | – |
| WCM-755S, FS | – | 1 | 7 | – | – |
| WCM-755SH | – | 1 | 7.1 | – | – |
| WCM-1105S, FS | – | 1.5 | 9.1 | – | – |
| WCM-1505S, FS | WCM-1505T, FT | 2 | 10.4 | 8.5 | 4.9 |
| WCM-2205S, FS | WCM-2205T, FT | 3 | 16.5 | 10 | 5.8 |
| WCM-3705FS | WCM-3705FT | 5 | 27 | 16.5 | 9.6 |
Specification Table A2
| Model | FLOWRATE | m3/H.r. | 0 | 6 | 12 | 15 | 18 | 21 | 27 | 30 | 33 | |
| 10ø, 220V 50Hz | 3ø, 220V/380V 50Hz | l/min | 0 | 100 | 200 | 250 | 300 | 350 | 450 | 500 | 550 | |
| WCM-375S | – | TOTAL HEAD (m.) | 10 | 9.5 | 8 | 7 | – | – | – | – | – | |
| WCM-755S, FS | – | 17.2 | 16.9 | 15.5 | 15.5 | 13 | 11.4 | 7.6 | – | – | ||
| WCM-755SH | – | 21 | 20 | 17 | 17 | – | – | – | – | – | ||
| WCM-1105S, FS | – | 20.7 | 20 | 18.7 | 18.7 | 16 | 14.7 | 11 | 8.9 | – | ||
| WCM-1505S, FS | WCM-1505T, FT | 26.4 | 26.2 | 25 | 24 | 23 | 21.5 | 17.8 | 15.6 | 13.2 | ||
| WCM-2205S, FS | WCM-2205T, FT | 32.2 | 32.1 | 30.7 | 29.7 | 28 | 26.2 | 21.3 | 18.4 | 15 | ||
| WCM-3705FS | WCM-3705FT | 48.2 | 47.2 | 45.2 | 43.9 | 42.2 | 40.3 | 35.7 | 32.9 | – | ||

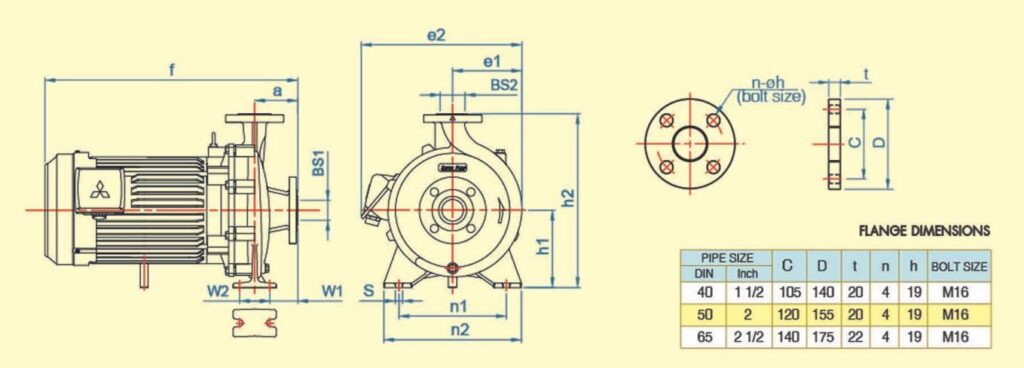

DIMENSIONS DATA MITSUBISHI WCM Series
Outline Dimensions
| Model | BORE (Inch) | DIMENSIONS (mm.) | WEIGHT (kg) | |||||||||||
| ไฟ 2 สาย (10ø) | ไฟ 3 สาย (3ø) | BS1 | BS2 | a | f | h1 | h2 | n1 | n2 | w1 | w2 | s | 1ø | 3ø |
| WCM-375S | – | 1 1/2 | 1 1/2 | 31 | 272.3 | 85 | 203 | 135 | 165 | 3052 | – | 10 | 11 | – |
| WCM-755s | – | 2 | 2 | 45 | 345.5 | 112 | 252 | 140 | 190 | 47 | – | 15 | 17.5 | – |
| WCM-755FS | – | 2 | 2 | 39 | 372 | 112 | 252 | 140 | 190 | 52 | 70 | 15 | 26 | – |
| WCM-755SH | – | 1 1/2 | 1 1/2 | 45 | 345.5 | 112 | 252 | 140 | 190 | 52 | – | 15 | 17 | – |
| WCM-1105S | – | 2 | 2 | 45 | 381.5 | 112 | 252 | 140 | 190 | 47 | – | 15 | 21 | – |
| WCM-1105FS | – | 2 | 2 | 39 | 414 | 112 | 252 | 140 | 190 | 59.5 | 70 | 15 | 29.5 | – |
| WCM-1505S | WCM- | 2 | 2 | 45 | 434.5 | 132 | 292 | 190 | 240 | 59.5 | 70 | 15 | 40 | 38.6 |
| WCM-1505FS | WCM- | 2 | 2 | 80 | 469.5 | 132 | 292 | 190 | 240 | 59.5 | 70 | 15 | 50.2 | 48.8 |
| WCM-2205S | WCM- | 2 | 2 | 45 | 434.5 | 132 | 292 | 190 | 240 | 59.5 | 70 | 15 | 40.3 | 38.9 |
| WCM-2200FS | WCM- | 2 | 2 | 80 | 408 | 132 | 292 | 190 | 240 | 59.5 | 70 | 15 | 50.5 | 49.1 |
| WCM-3705FS | WCM- | 2 | 1 1/4 | 80 | 465.3 | 160 | 340 | 190 | 240 | 45 | 70 | 15 | 53 | 51.6 |
Flange Dimensions
| PIPE SIZE (Inch) | C | D | t | n | h | BOLT SIZE |
| 1 1/4 | 100 | 135 | 18 | 4 | 19 | M16 |
| 2 | 120 | 155 | 20 | 4 | 19 | M16 |
