ปั๊มน้ำหอยโข่ง VOLUTE CCD Series

ปั๊มน้ำหอยโข่ง VOLUTE ซีรีส์ CCD มาจากชุด ECD ตามมาตรฐานยุโรป DIN24255 /BS EN733 เป็นปั๊มชนิดมอเตอร์ติดหลังเพลาปั๊มและเพลามอเตอร์ มีการออกแบบให้ต่อกันสนิท วิธีนี้ช่วยให้มั่นใจได้ว่าการจัดตำแหน่งของปั๊มและมอเตอร์จะช่วยให้ใบพัดของปั๊มทำงานได้ดี ทั้งแบบไดนามิกและแบบสแตติก ดังนั้นปั๊มจะสามารถทำงานได้อย่างมีประสิทธิภาพ

Facebook
Twitter
Email
Print

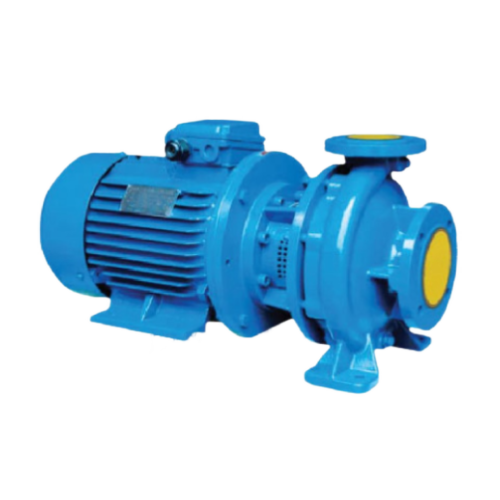

ปั๊มหอยโข่ง VOLUTE รุ่น CCD Series

ปั๊มน้ำหอยโข่ง ปั๊มน้ำดี ยี่ห้อ VOLUTE รุ่น CCD Series (DIN24255 / BS EN733)
ปั้มหอยโข่ง มอเตอร์ติดกับตัวปั๊ม (มอเตอร์ DIN / IEC)

ปั๊มน้ำหอยโข่ง ซีรี่ย์ CCD มาจากชุด ECD ตามมาตรฐานยุโรป DIN24255 / BS EN733 เป็นปั๊มชนิดมอเตอร์ติดหลัง

เพลาปั๊มและเพลามอเตอร์ มีการออกแบบให้ต่อกันสนิท วิธีนี้ช่วยให้มั่นใจได้ว่าการจัดตำแหน่งของปั๊มและมอเตอร์จะช่วยให้ใบพัดของปั๊มทำงานได้ดี ทั้งแบบไดนามิกและแบบสแตนติก ดังนั้นปั๊มจะสามารถทำงานได้อย่างมีประสิทธิภาพ

ปั๊มหอยโข่ง ปั๊มน้ำดี ซีรีย์ CCD ออกแบบมาสำหรับขับเคลื่อนด้วยมอเตอร์มาตรฐาน IEC เมื่อเทียบกับปั๊ม ECD โดยตรงควบคู่กับชุดมอเตอร์ CCD มีความยาวน้อยกว่าจึงใช้พื้นที่น้อยในการติดตั้ง และยังสามารถปรับระดับการทำงานต่างๆผ่านการตัดแต่งใบพัดเป็นชุดปั๊ม ECD



Structure Drawing

VOLUTE CCD Series dimension

No.Name
1Volute casing
2Screw Plug
3Wear Ring
4Impeller
5Seal Seat
6Mechanical Seal
7Casing cover
8Bearing
9Bearing Cover
10IEC Standard Motor
11Adapter
12Flexible Washer
13Circlip For Shaft
14Singer
15Shaft
16Impeller lock Nut



การใช้งาน

  • อุตสาหกรรมเครื่องปรับอากาศ
  • หน่วยงานดับเพลิง
  • ใช้งานกับระบบประปา
  • ระบบหมุนเวียนน้ำ
  • สูบถ่ายน้ำ
  • อุตกรรมที่ใช้แรงดันสูง
  • ระบบแลกเปลี่ยนความร้อนแบบคูลลิ่งทาวเวอร์
  • ชลประทาน
  • ระบบบำบัดน้ำเสีย
  • สารเคมี
  • บำบัดน้ำทะเล

VOLUTE CCD Series Centrifugal Pump Technical data

MODEL VOLUTE CCD
Capacity (Q) m3/h Up to 50
Head (H) m. Up to 150
Temperature (T) °C Up to 105
Speed (n) rpm 2900/1450/980
3500/1750/1180
Operating Pressure bar standard 16 on request 16
