ปั๊มน้ำหอยโข่ง VOLUTE HSO/VSO Series

ปั๊มน้ำหอยโข่ง VOLUTE รุ่น HSO Series เป็นปั๊มน้ำหอยโข่ง ชนิดใบพัดเดี่ยวดูดสองด้าน แบบแนวนอน และปั๊มหอยโข่ง VOLUTE รุ่น VSO Series เป็นปั๊มหอยโข่งชนิดใบพัดเดี่ยวดูดสองด้าน แบบแนวตั้ง ใช้สำหรับสูบจ่ายน้ำประปา ในระบบอุตสาหกรรม หรืองานทั่วไป

(15 customer reviews)
Facebook
Twitter
Email
Print

ปั๊มน้ำหอยโข่ง VOLUTE รุ่น HSO/VSO Series

ปั๊มน้ำหอยโข่ง VOLUTE รุ่น HSO/VSO Series

การใช้งาน ปั๊มน้ำหอยโข่ง

  • ระบบประปา
  • ระบบการดับเพลิง
  • ชลประทาน
  • ระบบปรับอากาศ
  • การสูบน้ำระบายน้ำ
  • การไฟฟ้า
  • การประปาอุตสาหกรรม
  • การใช้งานในทางทะเล
  • โรงกลั่นทั่วไป

ข้อมูลการทำงาน ปั๊มน้ำหอยโข่ง VOLUTE รุ่น HSO/VSO Series

  • ขนิดของปั๊ม : DN80 up to DN350
  • การไหล : Q up to 800 l/s
  • หัว : H up to 25 bar
  • ความดัน : P up to 25 bar
  • อุณหภูมิ : T up 105 °C

การออกแบบปั๊มน้ำหอยโข่ง VOLUTE รุ่น HSO/VSO Series

เป็นปั๊มน้ำหอยโข่ง ชนิดใบพัดเดี่ยว มีทางน้ำเข้า 2 ทาง (Double Suction) ให้อัตราการไหลที่มากกว่า สามารถติดตั้งได้ทั้งแบบแนวตั้ง และแนวนอน ดูแลรักษาง่าย สามารถถอดปั๊มได้โดยที่ไม่ต้องถอดท่อทางดูดและทางส่ง และยังสามารถติดตั้งไดรฟ์ได้ตามแนวนอน ได้ทั้งด้านซ้ายหรือด้านขวาของตัวปั๊มน้ำ (มีอุปกรณ์เสริม)

วัสดุของปั๊มน้ำ ปั๊มน้ำหอยโข่ง VOLUTE รุ่น HSO/VSO Series

  • ตัวปั๊ม : เหล็กหล่อมาตรฐาน
  • ใบพัด : Cast iron / 304SS standard, bronze /316SS optional
  • เพลา : 420SS standard, CS45/304SS/316SS optional
  • ซีลเพลา : Mechanical seal or Gland packing


Direction of rotation / flow direction

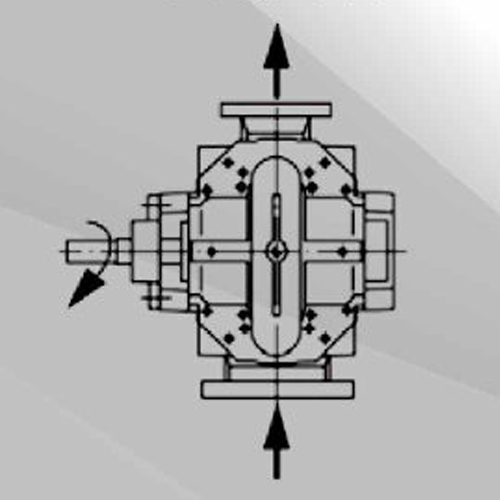

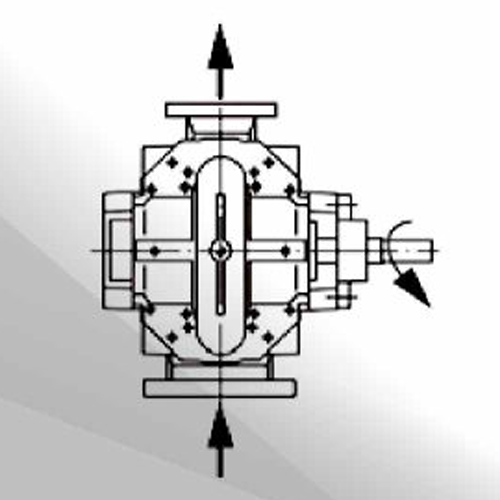

Horizontal

Standard

Direction of rotation clockwise, viewed from the drive end

Optional

Direction of rotation anticlockwise, viewed from the drive end.

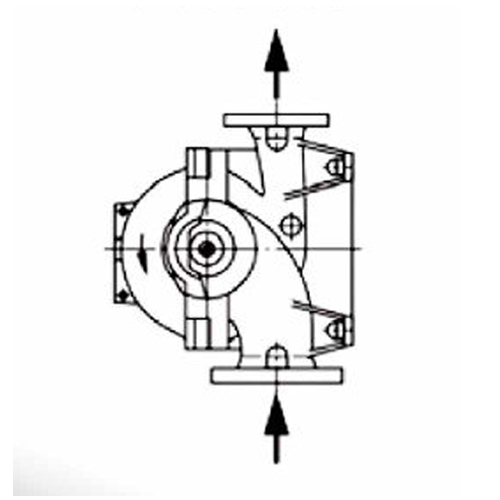

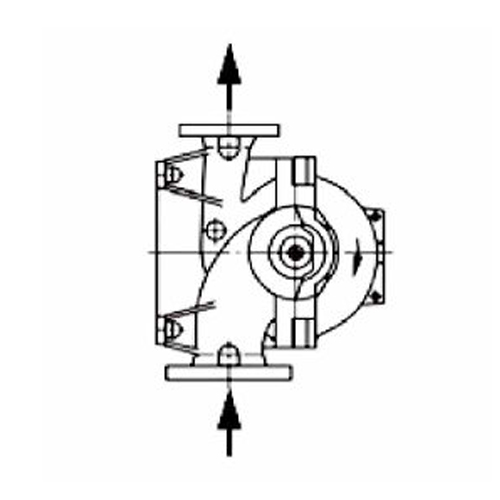

Vertical

Standard

Direction of rotation clockwise, viewed from the drive end.

Optional

Direction of rotation anticlockwise, viewed from the drive end.

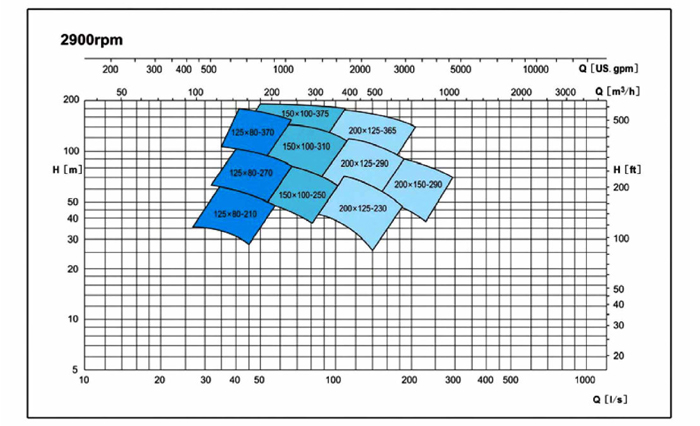

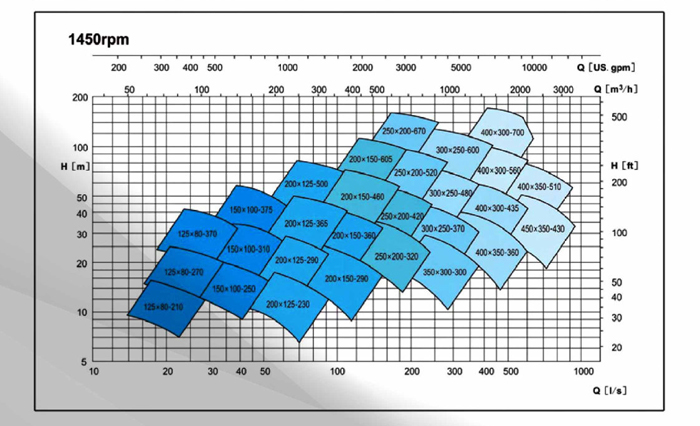

VOLUTE HSO/VSO Series Centrifugal Pump Performane Chart 50Hz

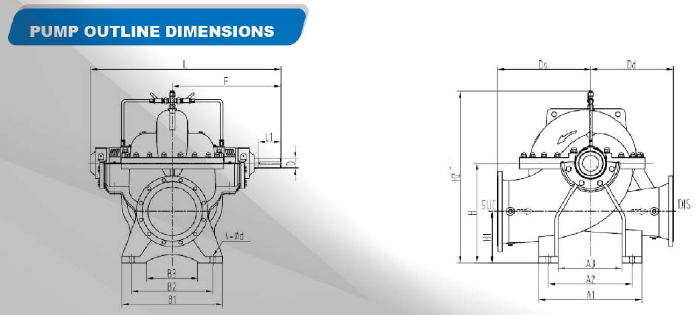

VOLUTE HSO/VSO Series Centrifugal Pump Dimensions

dimension volute VSO 1
รุ่น ท่อทางออก (mm) ขนาด mm น้ำหนัก ประสิทธิภาพ
ดูด ออก A1 A2 A3 B1 B2 B3 D Ds Dd F H H1 H2 L L1 d kg %
200-280 200 125 465 395 325 415 340 235 35 370 300 465 400 200 690 840 80 19 355 75
200-370 200 125 490 400 310 370 300 20 40 420 330 535 410 200 745 951 110 24 475 71
250-300 250 200 530 450 330 450 360 260 40 450 400 540 450 230 880 961 110 24 385 87
250-350 250 200 530 450 330 450 360 260 40 450 400 540 450 230 870 961 110 24 427 86
250-450 250 150 530 450 330 450 360 260 60 500 400 598 530 230 1054 1079 110 24 517 84
250-500 250 200 530 450 330 450 360 340 50 550 450 598 530 230 1119 1079 110 24 580 78
300-250 300 300 620 520 400 540 450 340 40 500 500 585 500 235 971 1051 110 24 515 82
300-340 300 250 620 520 400 540 450 340 40 490 430 570 500 240 972 1021 110 24 473 86
300-440 300 250 620 520 400 540 450 340 50 540 500 598 520 250 1030 1076 110 24 666 84
300-520 300 200 700 600 450 600 500 360 60 600 5500 693 550 250 1142 1234 140 28 917 81
300-670 300 200 800 700 600 480 400 240 60 700 550 655 620 270 1150 1159 140 28 1135 76
350-340 350 300 700 600 450 600 500 360 50 550 450 643 600 290 1170 1166 110 28 638 86
350-410 350 300 680 600 450 580 500 360 60 570 510 668 620 320 1036 1184 140 28 836 88
350-500 350 300 700 600 450 600 500 360 60 650 550 683 620 310 1233 1219 140 28 968 83
350-610 350 300 820 700 540 670 550 400 80 650 550 808 650 300 1162 1440 170 28 1200 76
350-750 350 250 800 680 560 580 500 320 90 750 620 828 740 330 1339 1476 170 28 2145 78
400-320 400 400 820 700 540 670 550 400 50 700 550 683 700 350 1180 1246 110 28 690 83
400-400 400 350 820 700 540 650 550 390 60 650 550 713 680 320 1300 1274 140 28 1100 86
400-470 400 350 820 700 540 650 550 390 70 650 600 743 670 330 1280 1332 140 28 1120 90
400-560 400 300 920 800 600 650 550 390 80 700 650 796 700 350 1349 1413 170 28 1340 87
400-700 400 300 920 800 600 650 550 390 90 750 650 893 750 350 1234 1606 170 28 1860 80
500-370 500 450 920 800 600 780 650 470 60 750 600 813 800 400 1524 1479 140 35 1960 88
500-440 450 350 860 720 580 760 60 440 80 750 600 808 770 390 1425 1440 170 35 1600 85
500-460 500 400 960 800 640 800 700 500 70 770 700 770 815 400 1420 1389 140 35 1680 88
500-530 500 350 920 800 600 780 650 470 80 750 640 858 850 410 1550 1540 170 35 1628 88
500-540 500 400 980 750 640 780 650 470 70 800 650 818 850 400 1570 1482 140 35 1680 88
500-630 500 350 920 800 60 780 650 470 100 750 640 908 800 400 1514 1603 210 35 2420 87
500-660 500 350 1060 950 730 780 650 470 80 800 700 823 800 390 1383 1470 170 35 1880 88
600-510 600 500 1200 1000 800 890 750 520 70 900 800 858 950 450 1470 1570 140 35 1970 86
600-540 600 500 1200 1000 800 890 750 520 80 900 800 898 940 450 1710 1620 170 42 2420 89
600-640 600 500 1200 1000 800 900 750 520 95 900 760 985 980 440 1539 1775 170 35 2552 88
600-690 600 500 960 800 640 800 700 500 100 850 750 993 900 450 1415 1767 210 35 2640 85
600-800 600 400 1200 1000 800 890 750 520 100 940 870 980 940 470 1510 1740 210 42 3520 89
700-510 700 700 1320 1120 900 1100 950 700 80 1100 850 1066 1100 540 2023 1957 170 42 3520 88
700-590 700 600 1320 1120 900 1000 850 620 90 1000 850 1008 1050 500 1905 1836 170 42 3300 90
700-610 700 600 1320 1120 900 1000 850 620 95 1000 900 983 1050 500 1890 1787 170 42 3575 90
700-720 700 600 1320 1120 900 1100 950 700 110 1050 900 1093 1150 520 1985 1970 210 42 3960 90
900-800 900 800 1600 1340 1000 1400 1150 850 125 1400 1100 1268 1420 620 2265 2329 210 42 7524 91
