ปั๊มน้ำ LOWARA TLC, TLCH คือปั๊มน้ำหมุนเวียนที่ใช้มอเตอร์โรเตอร์เปียกแบบความเร็วคงที่ เหมาะสำหรับระบบน้ำร้อนและระบบปรับอากาศ ทั้งในบ้านพักอาศัยและอาคารพาณิชย์ขนาดเล็กถึงปานกลาง ทนความร้อนได้สูงและติดตั้งง่าย
LOWARA TLC/TLCH Series ได้รับการออกแบบมาเพื่อตอบสนองการหมุนเวียนของน้ำในระบบทำความร้อนและระบบปรับอากาศ ด้วยมอเตอร์โรเตอร์เปียกความเร็วคงที่ที่สามารถปรับระดับได้ด้วยตนเอง รุ่น TLC เหมาะสำหรับใช้งานในที่พักอาศัย ขณะที่รุ่น TLCH รองรับการใช้งานเชิงพาณิชย์ขนาดเล็กถึงปานกลาง ตัวเครื่องผลิตจากวัสดุคุณภาพสูง ทนความร้อนและทนทานต่อการใช้งานต่อเนื่อง เหมาะกับของเหลวที่ไม่มีฤทธิ์กัดกร่อน ไม่มีอนุภาคแข็ง หรือเส้นใยเจือปน

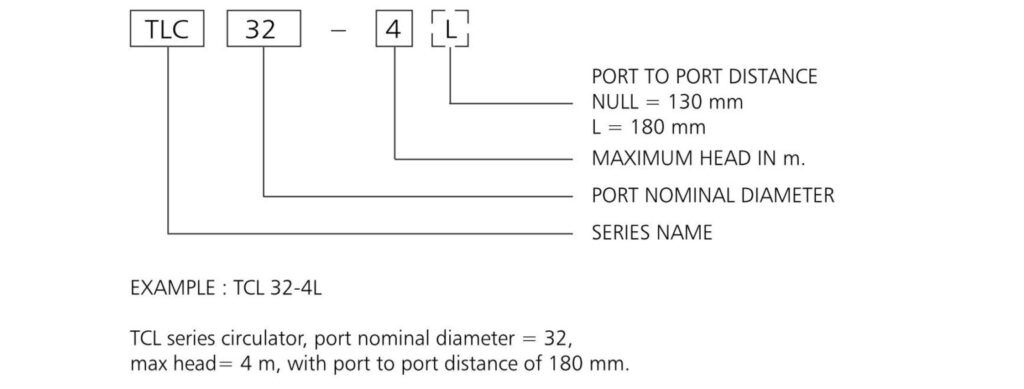

| รุ่น TLC | |
| Flow rate | สูงสุด 4 m³/h |
| Head | สูงสุด 7 เมตร |
| อุณหภูมิของเหลว | +2°C ถึง +110°C |
| แรงดันใช้งานสูงสุด | 10 bar |
| มอเตอร์ | 230V, 50Hz, 2-pole, ปรับความเร็วได้ 3 ระดับ |
| วัสดุใบพัด | คอมโพสิต |
| แหวนสวม | เซรามิก |
| การป้องกัน | IP44 |
| คลาสฉนวน | 180 (H) |
| ขนาดเกลียวท่อ | 1″, 1″½, 2″ |
| PUMP 230V 50Hz |
MAXIMUM ABSORBED POWER W |
MAXIMUM ABSORBED CURRENT A |

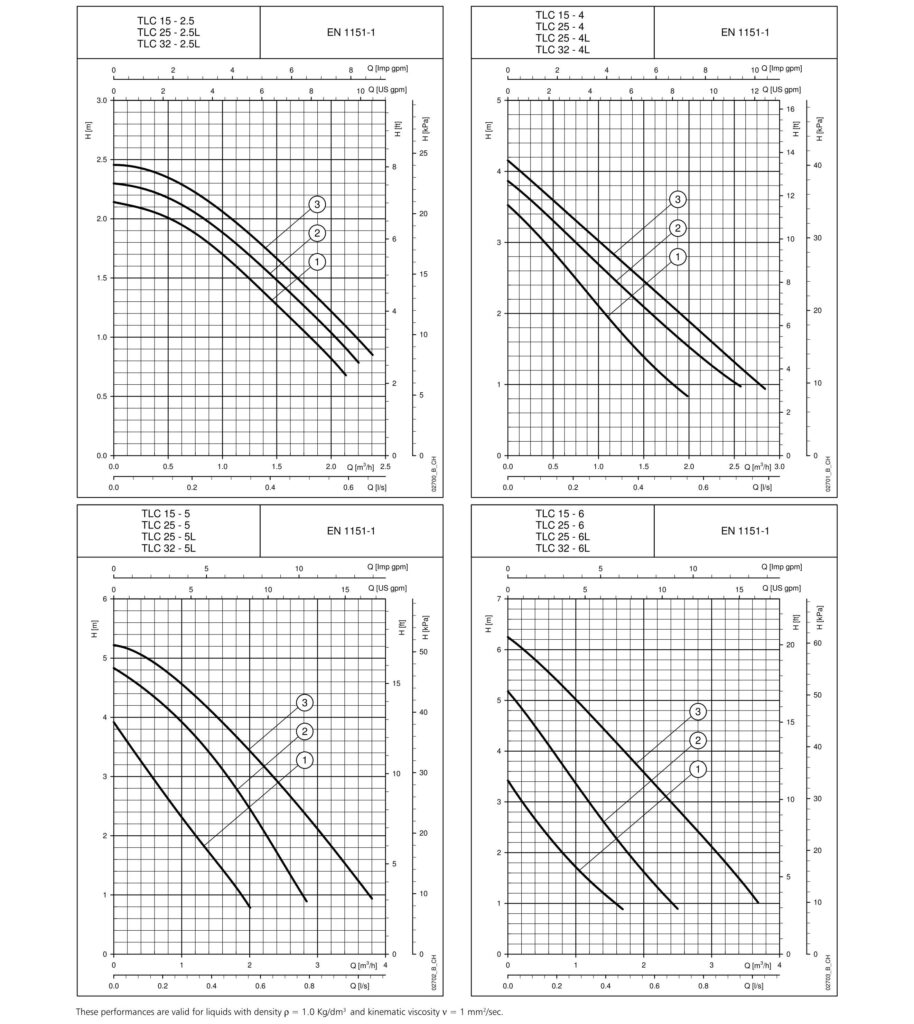

CAPACITOR | SPEED | Q = DELIVERY | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| l/sO | 0.2 | 0.3 | 0.5 | 0.6 | 0.7 | 0.8 | 0.9 | 1.1 | ||||||
| m3/h 0 | 0.6 | 1.2 | 1.7 | 2.0 | 2.4 | 2.8 | 3.2 | 3.9 | ||||||
| µF | V | H = TOTAL HEAD METRES COLUMN OF WATER | ||||||||||||
| TLC 15-2.5 TLC 25-2.5L TLC 32-2.5L |
27 | 0.12 | 1.5 | 400 | 1 | 2.1 | 2.0 | 1.5 | 1.1 | 0.8 | ||||
| 32 | 0.14 | 2 | 2.3 | 2.1 | 1.7 | 1.3 | 1.1 | |||||||
| 35 | 0.15 | 3 | 2.5 | 2.3 | 1.9 | 1.5 | 1.2 | 0.9 | ||||||
| TLC 1 5-4 TLC 25-4 (L) TLC 32-4L |
33 | 0.14 | 1.5 | 400 | 1 | 3.5 | 2.7 | 1.8 | 1.2 | 0.8 | ||||
| 39 | 0.17 | 2 | 3.9 | 3.2 | 2.4 | 1.9 | 1.6 | 1.1 | ||||||
| 44 | 0.19 | 3 | 4.2 | 3.5 | 2.8 | 2.2 | 1.9 | 1.5 | 0.9 | |||||
| TLC 1 5-5 TLC 25-5 (L) TLC 32-5L |
43 | 0.19 | 2.0 | 400 | 1 | 3.9 | 2.9 | 2.0 | 1.3 | 0.8 | ||||
| 63 | 0.28 | 2 | 4.8 | 4.3 | 3.7 | 3.0 | 2.5 | 1.8 | 0.9 | |||||
| 77 | 0.34 | 3 | 5.2 | 4.9 | 4.4 | 3.8 | 3.5 | 3.0 | 2.3 | 1.8 | ||||
| TLC 1 5-6 TLC 25-6 (L) TLC 32-6L |
43 | 0.19 | 2.0 | 400 | 1 | 3.4 | 2.3 | 1.5 | 0.9 | |||||
| 65 | 0.28 | 2 | 5.2 | 4.1 | 3.0 | 2.1 | 1.7 | 1.1 | ||||||
| 80 | 0.34 | 3 | 6.2 | 5.6 | 4.7 | 4.0 | 3.6 | 3.0 | 2.4 | 1.8 | ||||

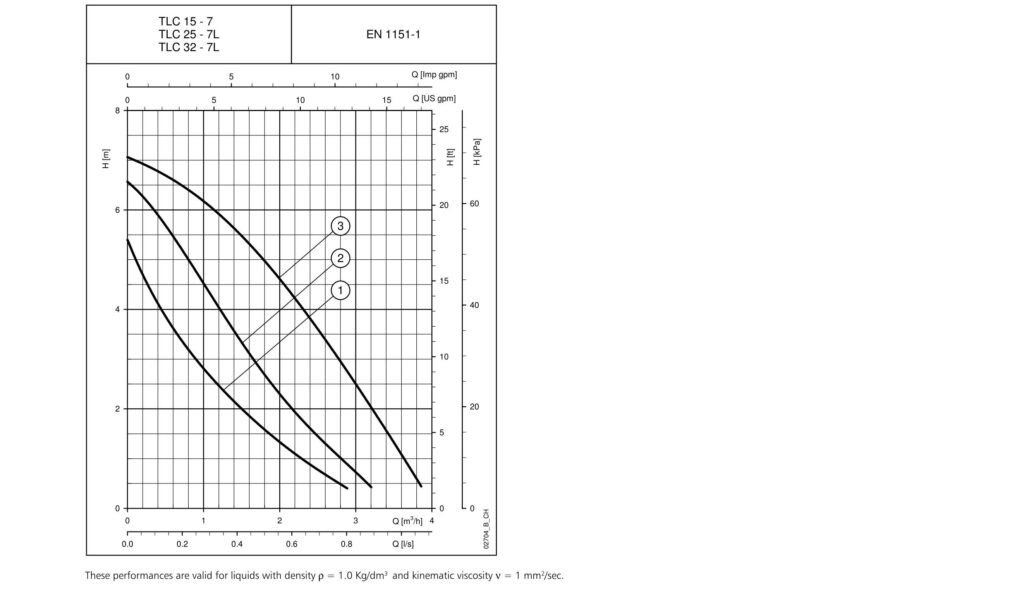

| TLC 1 5-7 TLC 25-7L TLC32-7L |
54 | 0.24 | 2.0 | 400 | 1 | 5.4 | 3.6 | 2.5 | 1.7 | 1.4 | 0.9 | 0.4 | ||
| 76 | 0.34 | 2 | 6.6 | 5.5 | 4.0 | 2.9 | 2.3 | 1.6 | 1.0 | 0.4 | ||||
| 89 | 0.39 | 3 | 7.1 | 6.6 | 5.9 | 5.2 | 4.7 | 3.9 | 2.9 | 2.0 | 0.4 | |||

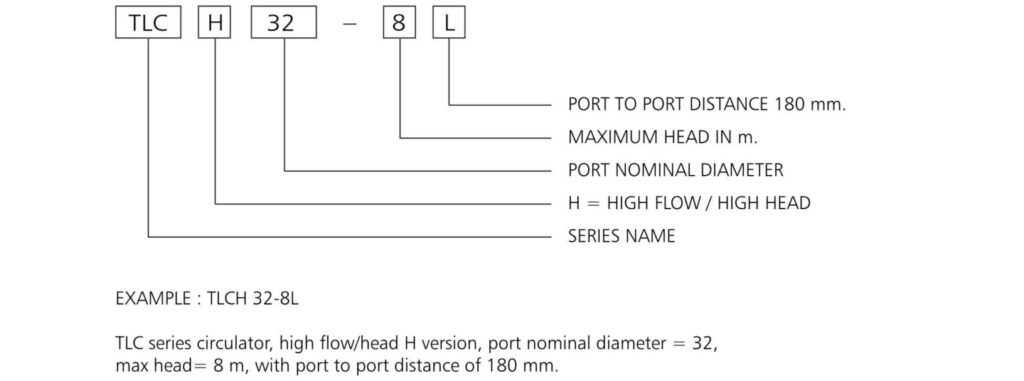

| รุ่น TLCH | |
| Flow rate | สูงสุด 12 m³/h |
| Head | สูงสุด 12 เมตร |
| อุณหภูมิของเหลว | +2°C ถึง +110°C |
| แรงดันใช้งานสูงสุด | 10 bar |
| มอเตอร์ | 230V, 50Hz, 2-pole, ปรับความเร็วได้ 3 ระดับ |
| วัสดุใบพัด | คอมโพสิต |
| แหวนสวม | เซรามิก |
| การป้องกัน | IP44 |
| คลาสฉนวน | 180 (H) |
| ขนาดเกลียวท่อ | 1″½, 2″ |
| PUMP 230V 50Hz |
MAXIMUM ABSORBED POWER W |
MAXIMUM ABSORBED CURRENT A |

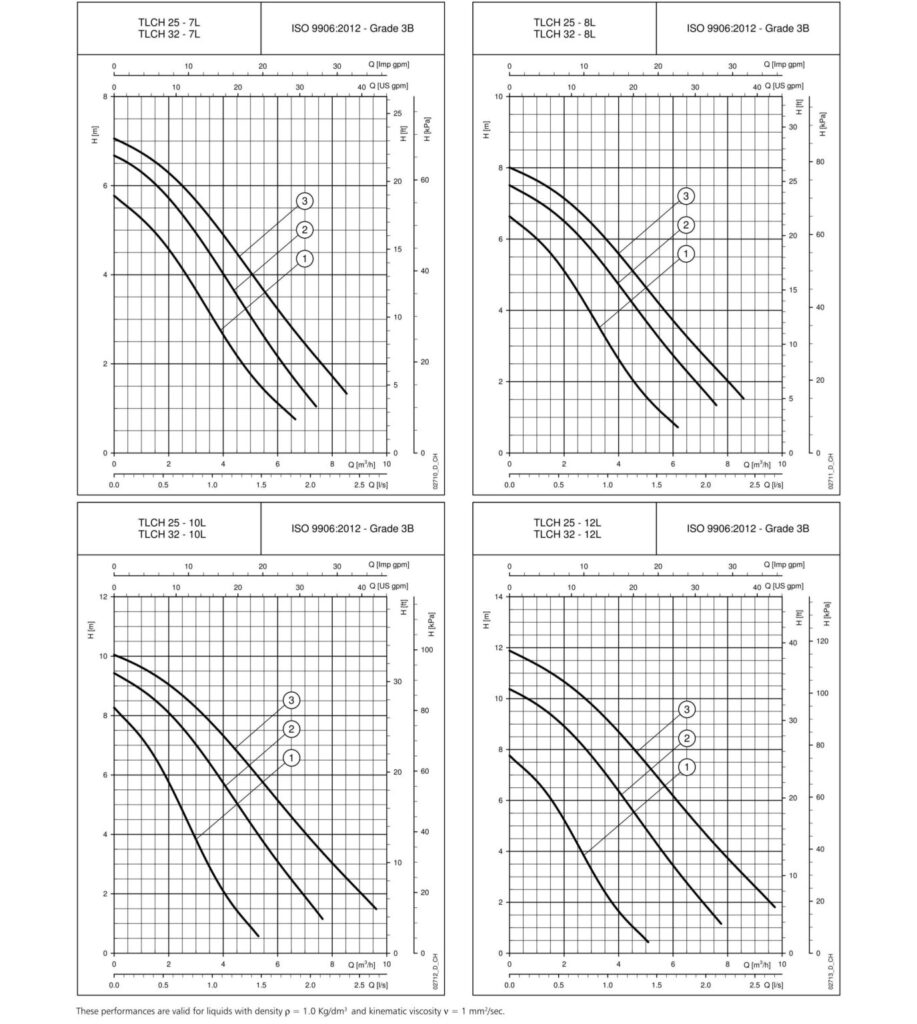

CAPACITOR | SPEED | Q = DELIVERY | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| l/s 0 m3/h 0 | 0,3 1,2 | 0,7 2,4 | 1,0 3,6 | 1,3 4,8 | 1,7 6,0 | 2,0 7,2 | 2,3 8,4 | 2,7 9,6 | ||||||
| µF | V | H = TOTAL HEAD METRES COLUMN OF WATER | ||||||||||||
| TLCH 25-7L TLCH 32-7L |
220 | 1.03 | 8.0 | 400 | 5.8 | 5.1 | 4.2 | 3.1 | 1.9 | 1.1 | ||||
| 228 | 1.04 | 2 | 6.7 | 6.2 | 5.4 | 4.4 | 3.3 | 2.2 | 1.2 | |||||
| 260 | 1.13 | 3 | 7.1 | 6.7 | 6.1 | 5.2 | 4.2 | 3.2 | 2.3 | 1.4 | ||||
| TLCH 25-8L TLCH 32-8L |
260 | 1.23 | 8.0 | 400 | 6.6 | 5.9 | 4.7 | 3.1 | 1.8 | 0.8 | ||||
| 270 | 1.24 | 2 | 7.5 | 7.0 | 6.2 | 5.1 | 3.9 | 2.7 | 1.7 | |||||
| 286 | 1.25 | 3 | 8.0 | 7.6 | 6.9 | 5.9 | 4.8 | 3.7 | 2.7 | 1.7 | ||||
| TLCH 25-10L TLCH 32-10L |
283 | 1.35 | 8.0 | 400 | 8.3 | 7.0 | 5.0 | 2.7 | 1.1 | |||||
| 343 | 1.44 | 2 | 9.4 | 8.7 | 7.7 | 6.3 | 4.6 | 3.1 | 1.7 | |||||
| 357 | 1.56 | 3 | 10.0 | 9.5 | 8.8 | 7.7 | 6.5 | 5.1 | 3.8 | 2.6 | 1.5 | |||
| TLCH 25-12L TLCH 32-12L |
285 | 1.36 | 8.0 | 400 | 7.8 | 6.5 | 4.5 | 2.2 | 0.7 | |||||
| 372 | 1.69 | 2 | 10.4 | 9.6 | 8.5 | 6.9 | 5.2 | 3.4 | 1.9 | |||||
| 400 | 1.73 | 3 | 11.9 | 11.2 | 10.3 | 9.2 | 7.7 | 6.2 | 4.7 | 3.3 | 2.0 | |||
